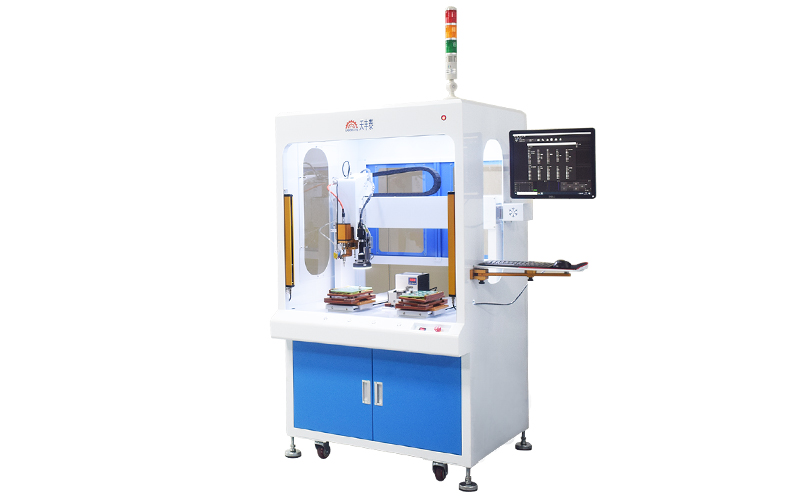

全自动高速落地式智能视觉螺丝机

               TFT-6331SJ-101B 全自动高速落地式智能视觉螺丝机

设备参数:

产品型号: TFT-6331SJ-101B

锁付范围: X/Y1/Y2/Z (mm):600x300x300X100

负载:小于30KG

锁付系统配置:CCD视觉+智能伺服电批+激光位移传感器+光栅

工控机:研华(品牌可选)

控制卡:众为兴(品牌可选)

相机品牌:海康(品牌可选)

相机像素:500W

电批:智能伺服电批(三洋电机)

扭力大小:1-4KGF.CM(扭力范围大小可选)

扭力精度:±5%

螺丝供料方式:吸气式或吹气式

检测报警功能:滑牙检测,浮高检测(包括机械和软件检测),有料检测,CCD漏锁检测

数据记录存储:可连接MES系统,数据可追踪查询

移动速度: X/Y / Z (mm/sec):1000/600/600

重复定位精度:±0.02mm

显示方式:工控机显示屏

传动方式:伺服电机+丝杆+精密直线导轨(品牌可选)

编辑模式:PC上位机软件

外部控制接口:RS232

外形尺寸(mm):1425X855X2180

机器重量:约420KG

输入电源:AC220V

工作环境温度:5~40℃

工作环境湿度:20~90% 无结露

设备特点:

1、CCD视觉定位系统,相机自动拍照获取螺丝孔的位置,准确定位及锁付,锁付不良率可达到万分之三左右;

2、采用智能伺服电批,使用进口电机,高寿命,高扭力精度;


 3、使用机械结构配合激光位移传感器检测浮高,检测结果更准确

4、直接在工控机显示屏设置智能伺服电批参数及螺丝机构的各种锁付参数,操作方便可视性高,可通过连接条码枪及MES系统查看螺丝锁付结果数据,方便对锁付情况进行跟踪与分析

5、操作窗口加装光栅,更好地保护操作人员;

6、设备采用钣金机架与立柱焊接一体式的落地式的框架结构,外观精致漂亮,整体刚性强,高速运行更平稳,同时方便移动和操作;

7、适合单机独立操作或配合流水线作业。

设备尺寸图:

天丰泰视觉螺丝机设备尺寸图
